Hệ thống sprinkler được tính từ nhóm nguy cơ cháy, diện tích bảo vệ của một đầu, mật độ phun và tổn thất đường ống. Chia diện tích sàn cho một con số cố định chỉ cho kết quả sơ bộ.
Bản tính còn phải kiểm dầm, kệ, cao độ trần, K-factor, áp đầu bất lợi và khả năng cấp nước. Mình dùng một mặt bằng 300 m² để minh họa từng bước, sau đó chỉ ra chỗ cần kỹ sư kiểm lại.

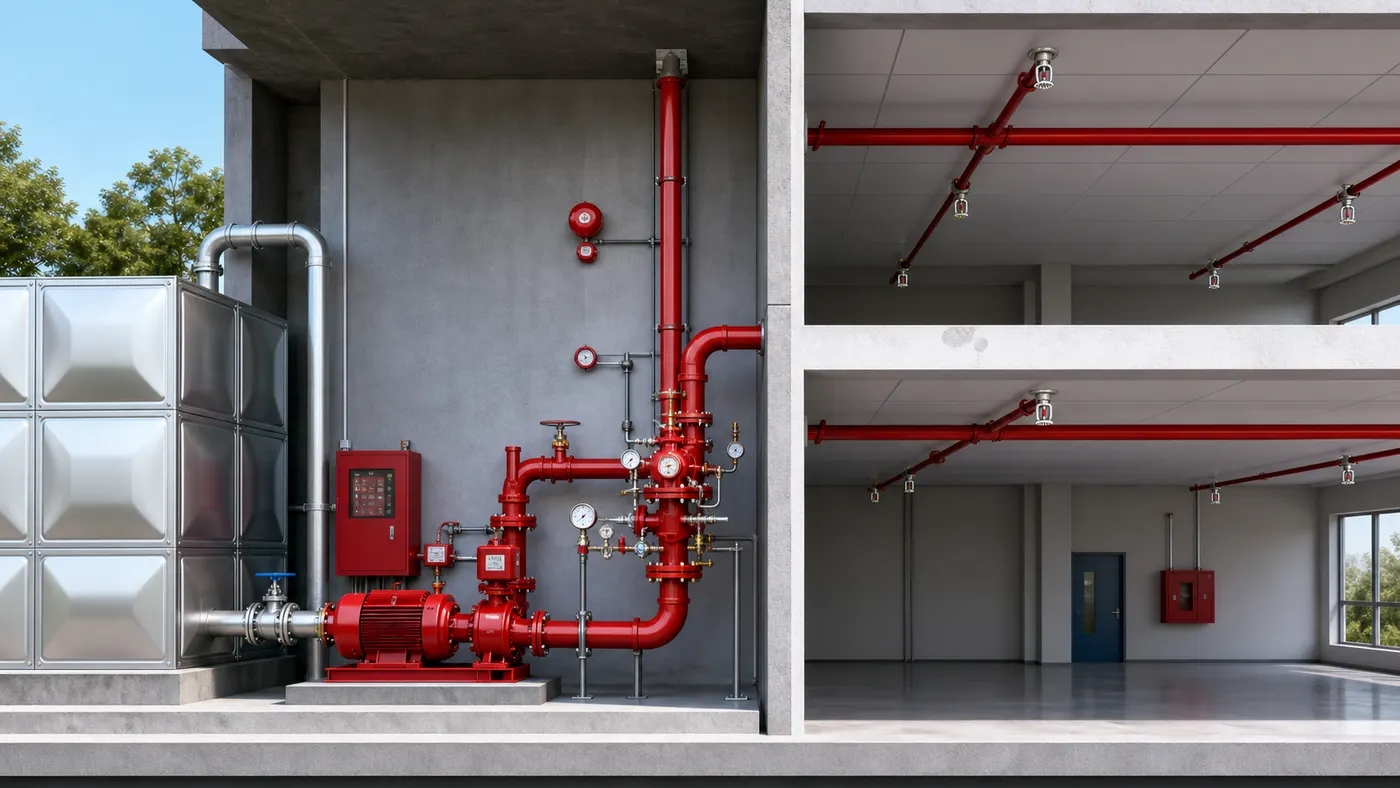

Hệ thống sprinkler gồm nguồn, van, ống và đầu phun
Nguồn nước cấp vào bơm chính, qua van kiểm soát rồi phân phối trên ống trục, ống chính và ống nhánh. Đầu phun kín giữ nước đến khi bóng thủy tinh hoặc liên kết nhiệt tác động.
Bơm jockey bù lượng rò nhỏ để giữ áp. Bơm điện hoặc diesel khởi động khi áp giảm qua ngưỡng cài và cung cấp điểm lưu lượng, cột áp thiết kế.
Alarm valve tạo tín hiệu khi nước chảy vào vùng bảo vệ. Công tắc áp hoặc công tắc dòng chảy truyền trạng thái về tủ báo cháy.
Van xả thử cuối tuyến mô phỏng lưu lượng một đầu. Điểm này giúp kiểm thời gian có nước, áp dư và tín hiệu báo dòng.
Ống nhánh trực tiếp cấp các đầu. Ống chính gom lưu lượng nhiều nhánh, nên đường kính thường tăng dần về phía nguồn.
| Thông số | Ký hiệu thường dùng | Đơn vị | Dùng ở bước nào |
|---|---|---|---|
| Diện tích sàn | A | m² | Lập lưới sơ bộ |
| Diện tích một đầu | S | m²/đầu | Ước số lượng đầu |
| Mật độ phun | d | lít/phút/m² | Tính nhu cầu vùng |
| Hệ số đầu phun | K | lít/phút/√bar | Liên hệ lưu lượng và áp |
| Lưu lượng đầu | Q | lít/phút | Phân phối trên mạng |
| Áp lực đầu | P | bar | Kiểm đầu bất lợi |
| Hệ số nhám ống | C | không thứ nguyên | Tính Hazen-Williams |
TCVN 7336:2021 là tiêu chuẩn quan trọng cho thiết kế và lắp đặt hệ chữa cháy tự động bằng nước, bọt. Dự án phải xác định bản tiêu chuẩn, quy chuẩn và hồ sơ pháp lý đang áp dụng.
NFPA 13 phiên bản 2025 là nguồn tham khảo quốc tế về lắp đặt sprinkler. Không lấy một bảng NFPA ghép vào hồ sơ TCVN nếu chưa xử lý khác biệt về phân loại và đơn vị.
Cơ chế mở đầu phun và ý nghĩa nhiệt độ
Bóng thủy tinh đỏ thường có nhiệt độ danh định 68°C. Mức 57°C, 79°C, 93°C, 141°C và 182°C dùng cho các điều kiện nhiệt khác nhau.
Nhiệt độ danh định phải phù hợp môi trường cực đại quanh đầu. Một đầu sát mái tôn nóng cần đánh giá khác đầu dưới trần văn phòng có điều hòa.
RTI biểu thị độ nhạy phản ứng nhiệt của đầu. Đầu phản ứng nhanh và đầu phản ứng tiêu chuẩn không được đổi cho nhau chỉ vì cùng ren.
Chọn loại đầu phun, K-factor và kiểu lắp

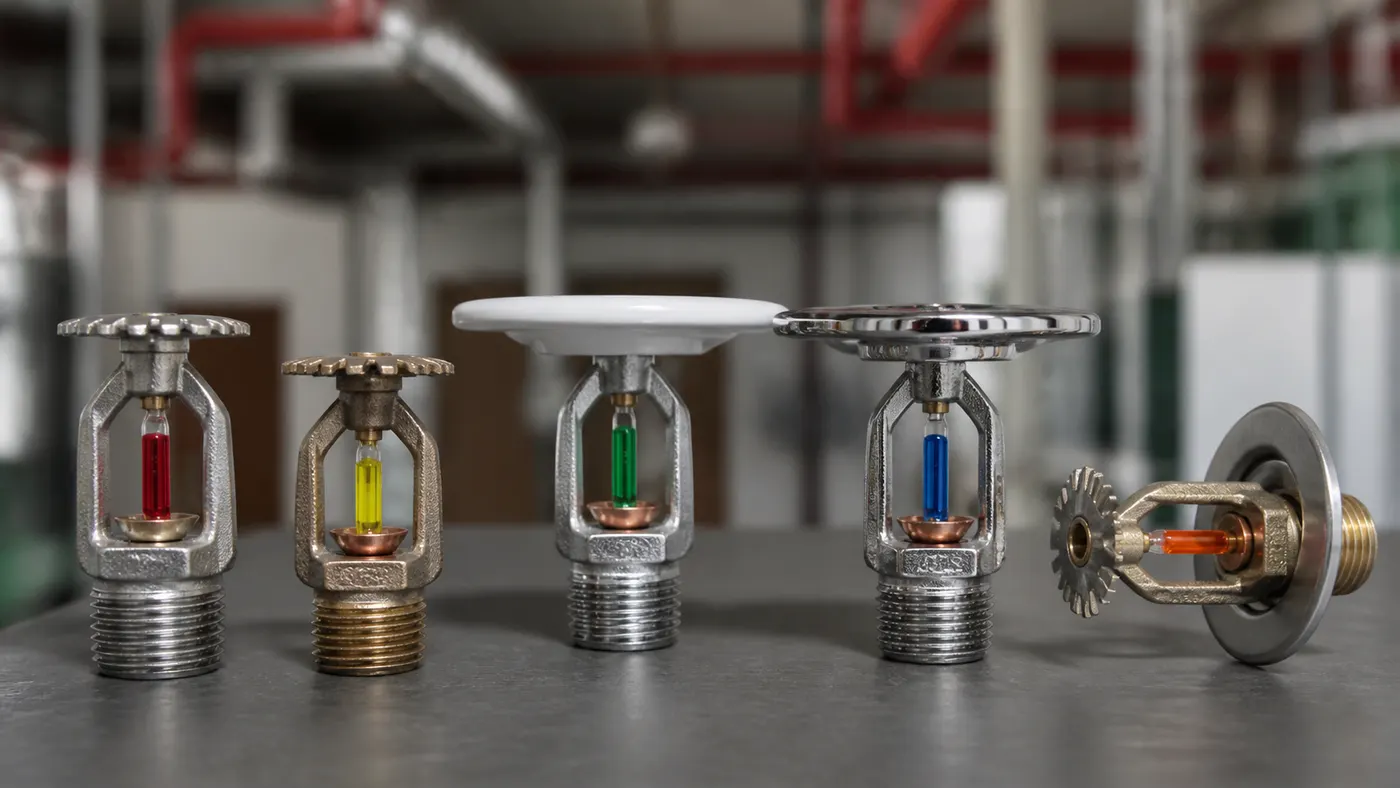

Đầu hướng xuống dùng dưới trần hoàn thiện. Đầu hướng lên phù hợp nhiều mạng ống lộ, còn sidewall phun từ tường trong phạm vi chứng nhận.
Đầu tiêu chuẩn K80 theo hệ mét thường tương đương K5.6 theo đơn vị Mỹ. Các mẫu K115, K160 hoặc lớn hơn phục vụ yêu cầu lưu lượng và ứng dụng khác.
Công thức cơ bản là Q = K√P. Nếu K = 80 và P = 1 bar, một đầu cho khoảng 80 lít/phút.
Với cùng đầu K80 tại 0,5 bar, Q chỉ còn khoảng 56,6 lít/phút. Muốn đạt 80 lít/phút từ đầu đó, áp cần khoảng 1 bar.
Đầu có K lớn cho lưu lượng cao hơn tại cùng áp, nhưng nguồn và ống phải đáp ứng. K lớn không tự sửa được thiết kế thiếu nước.
- Kiểu lắp: upright, pendent hoặc sidewall phải đúng hướng được chứng nhận.
- Nhiệt độ: chọn từ điều kiện môi trường, không chọn theo màu bóng cho đẹp.
- RTI: đối chiếu yêu cầu phản ứng nhanh hoặc tiêu chuẩn của khu vực.
- Ren: kiểm cỡ ren và phụ kiện, không dùng đầu chuyển tùy tiện.
- Lớp phủ: môi trường ăn mòn cần mẫu có lớp bảo vệ được công nhận.
- Tấm che: escutcheon phải tương thích, không làm cản truyền nhiệt quanh đầu.
Đầu trong kho kệ cao còn liên quan loại hàng, vật liệu bao bì và chiều cao xếp. Một số cấu hình cần đầu trong kệ, không thể giải quyết bằng tăng số đầu trần.
Khoảng cách đến trần, tường và vật cản
Tấm hướng dòng phải nằm trong khoảng cao độ cho phép của kiểu đầu. Dầm sâu, ống gió và máng cáp có thể tạo vùng bị che nước.
Khoảng cách giữa các đầu chịu giới hạn tối thiểu và tối đa theo nhóm nguy cơ. Khoảng cách quá gần có thể làm đầu kế bên bị làm mát, còn quá xa để lại vùng thiếu nước.
Tường cong, hốc trần hoặc màn nhựa cần xử lý trên mặt cắt. Chỉ nhìn mặt bằng 2D dễ bỏ sót vật cản nằm thấp hơn đầu.

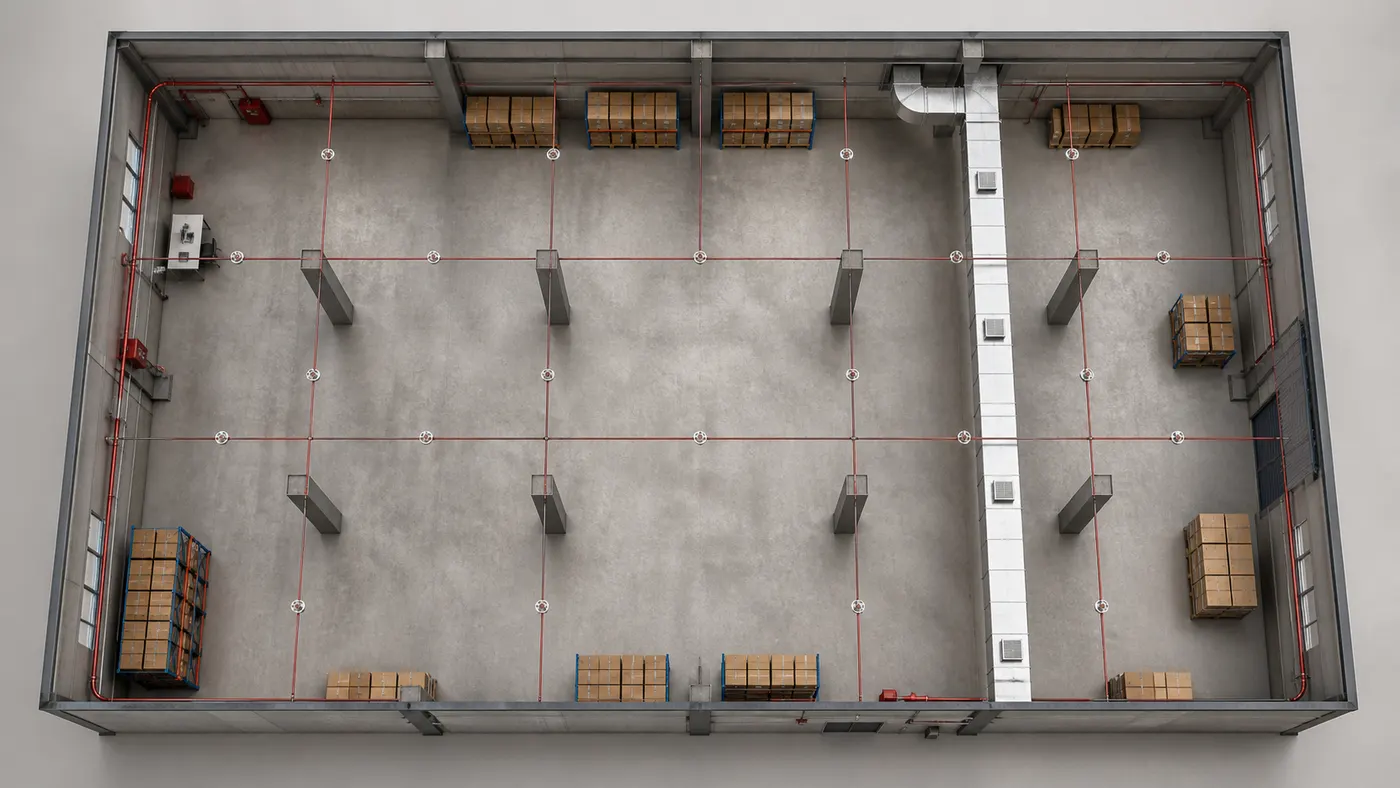

Cách tính số đầu phun từ mặt bằng 300 m²
Giả sử một khu sản xuất hình chữ nhật rộng 10 m, dài 30 m và không có vách ngăn. Diện tích sàn là 300 m².
Ở bước minh họa, chọn diện tích bảo vệ sơ bộ 12 m² mỗi đầu. Số đầu ban đầu là N = 300 / 12 = 25 đầu.
Một lưới 5 hàng × 5 cột tạo đúng 25 vị trí. Bước tiếp theo phải đo khoảng cách thực tế theo hai phương và khoảng cách đến tường.
Nếu lấy bước lưới 2 m theo chiều rộng và 6 m theo chiều dài, ô 12 m² nhưng khoảng 6 m có thể vượt giới hạn áp dụng. Phép chia diện tích đúng mà bố trí vẫn sai.
Thử lại lưới 3 hàng × 9 cột cho 27 đầu. Khoảng cách danh nghĩa gần 3,33 m theo cả hai phương, nhưng hai hàng biên và cột biên phải đặt theo giới hạn đến tường.
Giả sử có một ống gió rộng 1,2 m chạy dọc nhà. Nếu đáy ống tạo vật cản đáng kể, cần bố trí lại hoặc thêm đầu bên dưới theo quy định.
Khu vực còn hai cột 0,6 m × 0,6 m và một vách lửng cao sát trần. Những chi tiết này có thể đổi số nhánh, dù tổng diện tích vẫn là 300 m².
| Bước | Phép kiểm | Kết quả minh họa | Quyết định |
|---|---|---|---|
| 1 | Tính diện tích | 10 × 30 = 300 m² | Giữ kích thước khảo sát |
| 2 | Chia 12 m²/đầu | 25 đầu | Chỉ dùng để ước lượng |
| 3 | Thử lưới 5 × 5 | Một chiều cách 6 m | Loại nếu vượt giới hạn |
| 4 | Thử lưới 3 × 9 | 27 đầu, bước gần 3,33 m | Tiếp tục kiểm tường và dầm |
| 5 | Kiểm ống gió | Có dải rộng 1,2 m | Đánh giá đầu dưới vật cản |
| 6 | Chốt bản vẽ | Theo tiêu chuẩn áp dụng | Đưa vào tính thủy lực |
Qua ví dụ, số 25 chỉ là dự toán mua sắm. Số 27 gần với một phương án lưới, nhưng vẫn chưa đủ căn cứ để thi công.
cẩm nang thiết kế và bảo trì mạng sprinkler giải thích thêm bốn kiểu mạng ướt, khô, preaction và deluge trước khi chọn sơ đồ.
Khi quản lý cả category, bạn có thể xem chuyên mục sprinkler dành cho nhà xưởng để đối chiếu bài thiết kế với bài vận hành.
Tính lưu lượng, áp lực và chọn đường kính ống
Thiết kế thủy lực dùng một vùng hoạt động bất lợi, không lấy tất cả đầu của công trình cùng mở. Diện tích vùng và hình dạng vùng theo tiêu chuẩn áp dụng.
Giả sử ví dụ dùng mật độ 5 lít/phút/m² trên diện tích 180 m². Nhu cầu đầu phun sơ bộ là 900 lít/phút.
Nếu vùng có 15 đầu, lưu lượng bình quân là 60 lít/phút mỗi đầu. Với K80, áp tương ứng từ P = (Q/K)² bằng khoảng 0,5625 bar.
Đó mới là áp tại đầu khi chưa cộng tổn thất ngược về nguồn. Đầu xa nhất thường bất lợi vì vừa xa bơm vừa có thể nằm cao hơn.
Mỗi đoạn ống được cộng lưu lượng các đầu phía sau. Sau đó tính ma sát theo chiều dài, đường kính trong, lưu lượng và hệ số C.
Co, tê, van và thiết bị báo động tạo tổn thất cục bộ. Phần mềm có thể dùng chiều dài tương đương hoặc hệ số tổn thất theo dữ liệu cấu kiện.
Chênh cao 10 m tương đương gần 1 bar cột nước. Một tầng kỹ thuật cao hơn bơm 30 m đã cần khoảng 3 bar chỉ để thắng cao độ.
Cuối phép tính, cộng nhu cầu khác nếu tiêu chuẩn yêu cầu, rồi đối chiếu đường đặc tính bơm. Điểm làm việc phải nằm trong vùng cho phép của bộ bơm.
OSHA 1910.159 về sprinkler tự động yêu cầu nguồn cấp có khả năng cung cấp lưu lượng thiết kế trong thời gian cần thiết.
Phần nguồn được phân tích kỹ hơn trong hướng dẫn chọn bơm chữa cháy theo điểm Q-H. Đừng chốt đường kính ống trước rồi ép bơm bù cho tổn thất quá lớn.
Kiểm tra chéo trước khi phát hành bản tính
- Đơn vị: thống nhất bar, kPa, lít/phút và m³/h; tránh nhập K hệ Mỹ vào phép tính hệ mét.
- Đường kính trong: lấy theo loại ống và chiều dày, không dùng đường kính danh nghĩa thay thế.
- Cao độ: kiểm dấu cộng trừ giữa bể, tâm bơm và đầu xa.
- Van: đưa alarm valve, van một chiều và backflow preventer vào tổn thất nếu có.
- Vùng tính: xác nhận đúng hướng nhánh bất lợi và số đầu trên mỗi nhánh.
- Nguồn: chồng đường yêu cầu lên đường bơm và xem cả mực nước thấp của bể.
Một lỗi đơn vị có thể làm kết quả lệch hàng chục lần. Người kiểm tra độc lập nên tính lại ít nhất một đầu, một nhánh và tổng lưu lượng.
Nhóm kỹ thuật cần kho lưu phiên bản để biết bản nào đã thẩm tra, bản nào dùng thi công. MONA Software là một địa chỉ tham khảo khi xây hệ quản trị tài liệu kỹ thuật trên web; quyền duyệt bản vẽ vẫn phải phân công rõ.
Kiểm tra thi công và nghiệm thu đầu phun
Trước khi lắp, đối chiếu model trên hộp với bảng thống kê. Tách riêng đầu khác nhiệt độ, K-factor hoặc hướng lắp để tránh cấp nhầm lên giàn giáo.

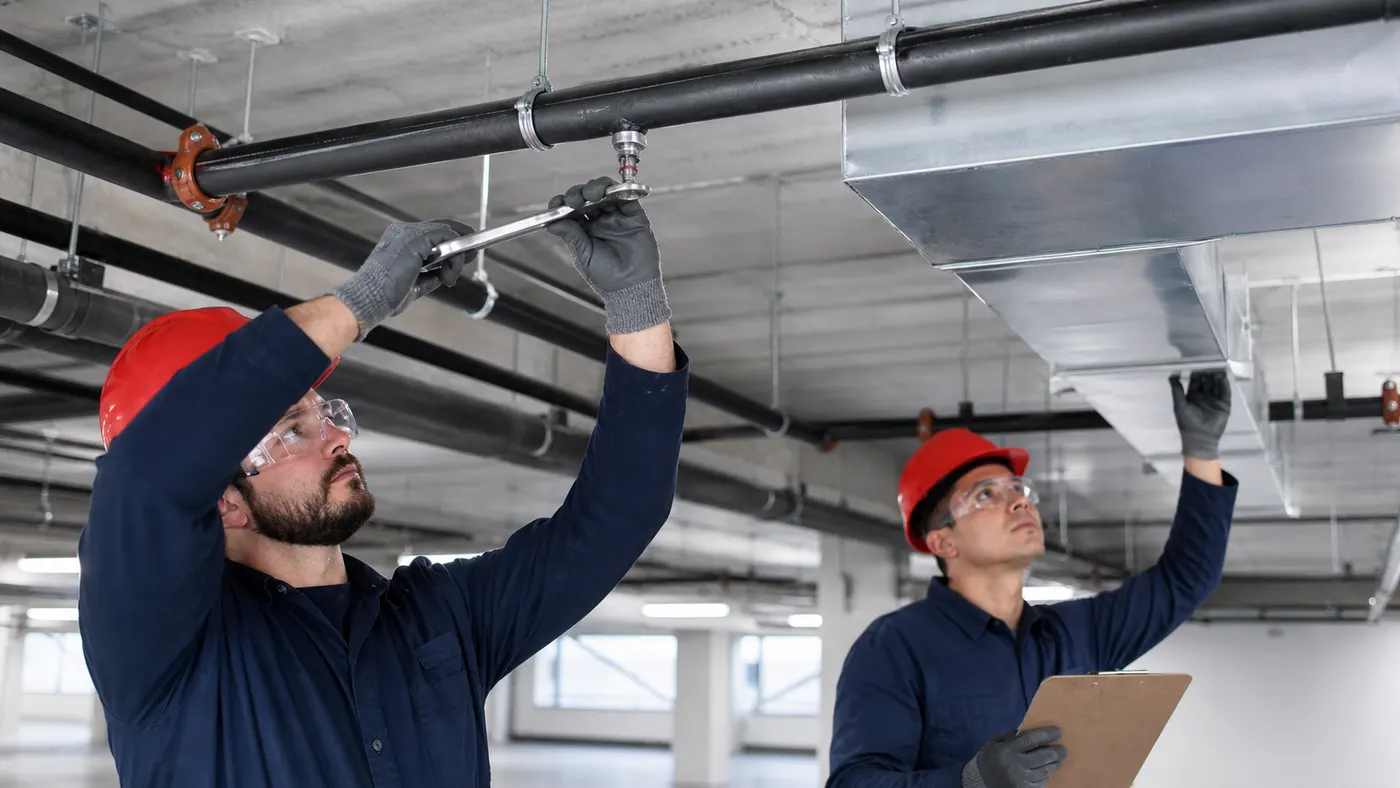

Chỉ siết bằng cờ lê do nhà sản xuất quy định. Kìm răng làm biến dạng khung, còn lực siết vào bóng có thể khiến đầu hỏng sớm.
Kiểm cao độ tấm hướng dòng so với trần và vật cản. Sai vài chục milimét tại khu có dầm sâu có thể đổi kiểu bố trí.
Đầu không được dính sơn, vữa, dầu hoặc băng keo. Đầu đã sơn tại công trường cần thay, không cạo rồi sử dụng tiếp.
Thử áp đường ống theo áp suất và thời gian của tiêu chuẩn dự án. Trong lúc thử, phải cô lập thiết bị không chịu được áp thử theo đúng phương án.
Xả rửa trước khi đóng mạng để loại phoi ren, xỉ hàn và cặn. Vật lạ có thể chặn lỗ đầu hoặc kẹt trim van báo động.
Thử van cuối tuyến để xác nhận nước đến, đồng hồ thay đổi và tín hiệu về tủ. Ghi thời gian từ lúc mở van đến lúc trung tâm nhận báo.
5 lỗi và cách sửa tại công trường
- Đầu lệch tâm ô trần: tuyến ống chốt trước bản vẽ trần. Sửa bằng phối hợp shop drawing, không bẻ arm-over tại chỗ.
- Máng cáp che tia: bộ môn điện đổi cao độ sau khi duyệt. Đánh giá lại vật cản và bổ sung đầu theo thiết kế được chấp thuận.
- Trộn đầu 68°C và 93°C: kho vật tư không chia lô. Dùng khay theo model và kiểm mã trước khi đưa lên cao.
- Thiếu đầu dự phòng: danh mục chỉ tính đầu lắp. Bổ sung đúng số lượng, chủng loại và cờ lê trong tủ chuyên dụng.
- Bản vẽ hoàn công vẫn là bản thiết kế: thay đổi ngoài hiện trường không được ghi. Đánh dấu đỏ mỗi ca rồi cập nhật trước nghiệm thu.
Câu hỏi thường gặp
Cứ lấy diện tích chia 12 m² là ra số đầu phun đúng không?
Con số 12 m² chỉ là giả định để minh họa cách tính. Diện tích mỗi đầu phải lấy theo nhóm nguy cơ, kiểu đầu và tiêu chuẩn dự án. Sau phép chia còn phải kiểm khoảng cách, tường, dầm, vật cản và tính thủy lực.
K80 có nghĩa đầu luôn phun 80 lít mỗi phút?
K80 cho biết quan hệ Q = 80√P khi dùng hệ đơn vị tương ứng. Tại 1 bar, lưu lượng gần 80 lít/phút. Tại 0,5 bar, lưu lượng chỉ khoảng 56,6 lít/phút. Vì vậy phải biết áp thực tại từng đầu.
Có thể giảm đường kính ống nếu tăng công suất bơm không?
Đường ống nhỏ làm vận tốc và tổn thất ma sát tăng mạnh. Tăng bơm có thể kéo theo quá áp tại đầu gần, tăng công suất và vượt giới hạn cấu kiện. Hãy tính lại toàn mạng, chọn đường kính và bơm như một hệ liên kết.
Đầu phun bị dính sơn có vệ sinh để dùng tiếp được không?
Không nên cạo hoặc dùng dung môi. Sơn có thể cản truyền nhiệt và làm thay đổi cơ cấu. Đầu bị nhiễm sơn cần thay bằng đúng model, K-factor, nhiệt độ và kiểu phản ứng. Sau đó che đầu đúng cách khi sơn khu vực lân cận.
Hệ thống sprinkler cần một chuỗi kiểm tra từ mặt bằng đến đầu bất lợi, rồi quay về nguồn nước. Bạn hãy dùng phép chia diện tích để dự toán, chưa dùng nó để phát hành thi công. Trước khi chốt bản vẽ, kiểm lại nhóm nguy cơ, vật cản, K-factor, đơn vị và đường đặc tính bơm bằng một lượt độc lập.
