Hệ thống sprinkler gồm nguồn nước, cụm bơm, van kiểm soát, mạng ống và đầu phun tự động. Từng đầu phun mở khi phần tử cảm nhiệt đạt ngưỡng thiết kế, không phải mọi đầu cùng xả nước.
Muốn thiết kế đúng, bạn phải xác định nhóm nguy cơ cháy, diện tích bảo vệ, mật độ phun và tổn thất áp lực. Cẩm nang này đi từ cấu tạo đến tính toán, nghiệm thu và lịch bảo trì tại nhà xưởng.

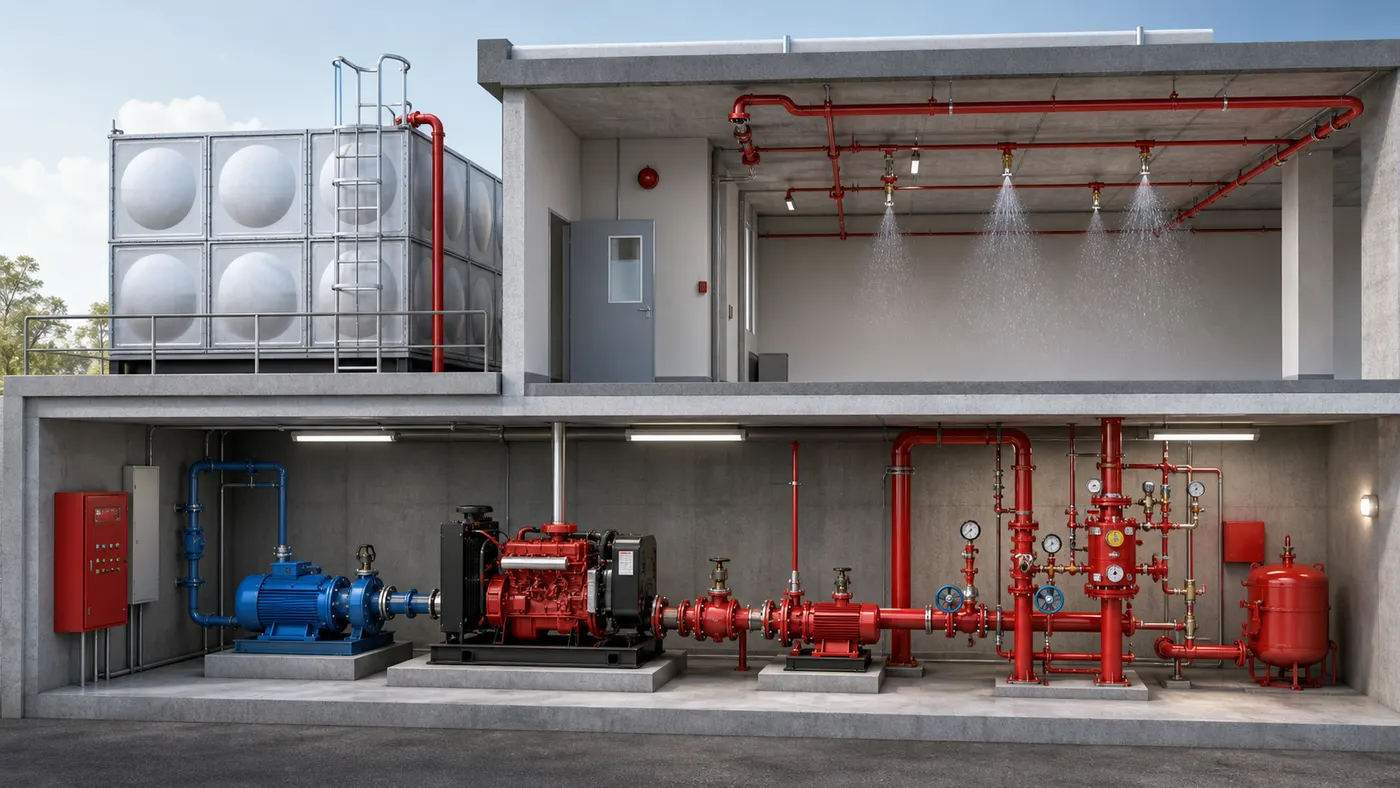

Hệ thống sprinkler gồm những bộ phận nào?
Nước bắt đầu từ bể hoặc nguồn cấp tin cậy, đi qua bơm và đường ống phân phối. Tại khu vực bảo vệ, đầu phun giữ nước bằng bóng thủy tinh hoặc liên kết nóng chảy.
Cụm bơm thường có bơm chính điện, bơm diesel dự phòng và bơm bù áp jockey. Cấu hình thực tế phải theo hồ sơ thiết kế được thẩm duyệt, không chọn chỉ bằng diện tích sàn.
| Bộ phận | Chức năng | Thông số cần ghi | Lỗi hay gặp |
|---|---|---|---|
| Bể nước | Dự trữ lưu lượng chữa cháy | Dung tích hữu ích, mực nước thấp | Dùng chung nhưng không khóa phần dự trữ |
| Bơm chính | Tạo lưu lượng và áp lực | Q m³/h, H m, công suất kW | Điểm làm việc lệch khỏi đường đặc tính |
| Bơm jockey | Bù rò nhỏ, giữ áp | Ngưỡng khởi động và dừng | Lưu lượng quá lớn làm che rò đường ống |
| Van báo động | Kiểm soát nước và phát tín hiệu | Đường kính, áp trước và sau van | Khóa đường trim hoặc tắc lỗ tiết lưu |
| Công tắc dòng chảy | Báo nước chuyển động | Thời gian trễ, vùng giám sát | Cài trễ quá dài hoặc đấu sai tiếp điểm |
| Đầu phun | Mở tại vùng đạt nhiệt độ kích hoạt | K-factor, nhiệt độ, kiểu lắp | Sơn phủ, va đập hoặc bị kệ che tia |
Van một chiều ngăn nước quay về nguồn. Van xả thử cuối tuyến tạo lưu lượng mô phỏng một đầu hoạt động để kiểm tín hiệu và thời gian cấp nước.
Đồng hồ áp cần lắp ở vị trí đọc được. Một đồng hồ kẹt kim có thể khiến ca trực ghi áp bình thường suốt nhiều tháng.
Ống chính, ống nhánh, khớp nối, giá treo và thanh chống rung cùng chịu tải khi có nước. Đường ống DN100 đầy nước nặng hơn rất nhiều trạng thái khô.
Đầu phun hướng xuống phù hợp trần kín, đầu hướng lên hay gặp dưới mái xưởng. Loại sidewall dùng gần tường trong phạm vi được chứng nhận.
Đầu phun sprinkler phản ứng theo nhiệt ra sao?
Bóng thủy tinh chứa chất lỏng giãn nở khi nóng. Màu bóng thường giúp nhận biết ngưỡng, ví dụ đỏ 68°C và vàng 79°C.
Các mức thường gặp còn có 57°C, 93°C, 141°C và 182°C. Nhiệt độ chọn phải cao hơn môi trường cực đại dự kiến với khoảng dự phòng phù hợp.
K-factor biểu thị quan hệ giữa lưu lượng và áp suất theo công thức Q = K√P. K80 theo hệ mét gần tương đương K5.6 theo đơn vị Mỹ.
Ví dụ, một đầu K80 tại 1 bar cho lưu lượng xấp xỉ 80 lít/phút. Khi áp chỉ còn 0,5 bar, lưu lượng giảm còn khoảng 56,6 lít/phút.
Đầu phun phản ứng với nhiệt tại chính vị trí đó. Khói đơn thuần không làm bóng thủy tinh tự vỡ.

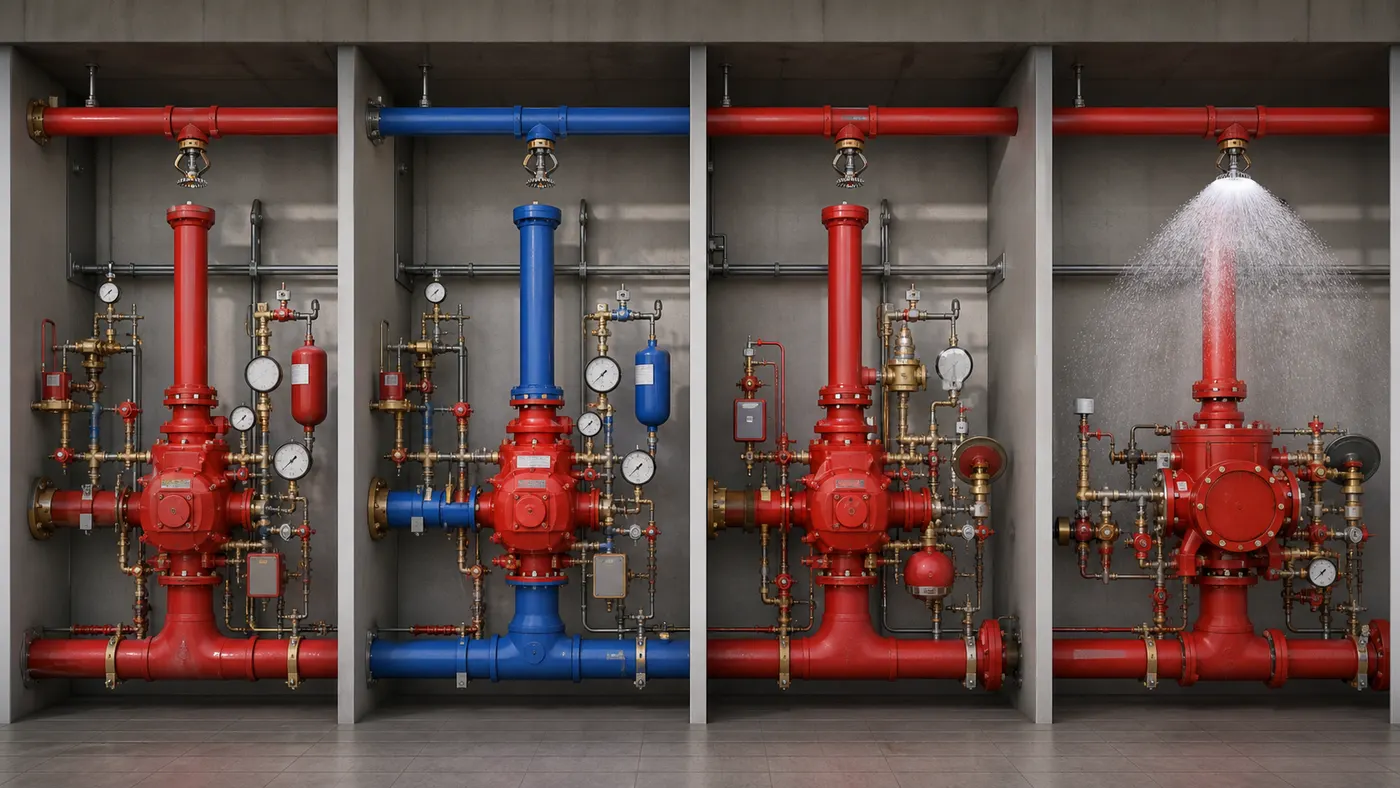

Phân loại mạng ướt, khô, preaction và deluge
Mạng ướt luôn chứa nước tới sát đầu phun. Cấu hình này gọn, phản ứng nhanh và phù hợp phần lớn khu vực không có nguy cơ đóng băng.
Mạng khô chứa khí nén ở phía sau van. Khi một đầu mở, áp khí giảm, van khô mở rồi nước mới đi vào ống nên thời gian cấp nước dài hơn.
Preaction cần tín hiệu từ hệ báo cháy để mở van trước khi nước vào mạng. Loại interlock đơn hoặc đôi được chọn theo mức cần hạn chế xả nước ngoài ý muốn.
Deluge dùng đầu phun hở. Khi van tràn nhận tín hiệu, nước đi qua mọi đầu trong vùng để bảo vệ khu vực nguy cơ cao.
| Kiểu hệ | Trạng thái đường ống | Ứng dụng thường gặp | Điểm phải kiểm soát |
|---|---|---|---|
| Wet pipe | Luôn có nước | Văn phòng, xưởng thông thường | Ăn mòn, khóa van, áp tĩnh |
| Dry pipe | Khí nén trước van | Kho lạnh, khu có thể đóng băng | Máy nén khí, thời gian nước tới đầu xa |
| Preaction | Khô đến khi có tín hiệu | Phòng dữ liệu, kho tài liệu | Liên động báo cháy và van điện |
| Deluge | Ống khô, đầu hở | Khu dầu, máy biến áp | Lưu lượng nguồn và vùng xả lớn |
Chọn sai loại làm tăng cả rủi ro lẫn công việc bảo trì. Mạng khô trong khí hậu nóng ẩm vẫn có thể tích tụ nước ngưng và ăn mòn tại điểm thấp.
Kho lạnh cần độ dốc và điểm xả condensate rõ ràng. Phòng máy chủ dùng preaction cũng cần quy trình thử liên động mà không làm ướt thiết bị.
Quy định hệ thống sprinkler tự động OSHA 1910.159 nhấn mạnh yêu cầu duy trì thiết bị trong trạng thái hoạt động và kiểm tra phù hợp.
Phân vùng van để vận hành dễ hơn
Mỗi tầng hoặc khu sản xuất nên có vùng kiểm soát nhận dạng rõ. Cách chia phải cho phép cô lập phần sửa chữa mà không làm mất bảo vệ diện rộng.
Công tắc giám sát van báo trạng thái đóng ngoài ý muốn. Tín hiệu này cần về tủ trung tâm và được đặt tên trùng với sơ đồ hoàn công.
Đường xả thử phải dẫn đến nơi quan sát được, không gây ngập. Nhân viên cần biết nước xả đi đâu trước khi mở van.
Thiết kế số đầu phun, đường ống và nguồn nước
Bước đầu là phân nhóm nguy cơ theo công năng và tải cháy. Xưởng lắp ráp ít vật liệu cháy khác hẳn kho nhựa xếp cao.
TCVN 7336:2021 là tài liệu quan trọng khi thiết kế sprinkler tại Việt Nam. Hồ sơ còn phải đối chiếu quy chuẩn, tiêu chuẩn liên quan và điều kiện dự án.
Số đầu sơ bộ có thể lấy diện tích chia cho diện tích bảo vệ của một đầu. Đây mới là kiểm tra bố trí, chưa phải phép tính thủy lực.
Ví dụ khu vực 10 m × 30 m có diện tích 300 m². Nếu phương án sơ bộ dùng 12 m² mỗi đầu, kết quả ban đầu là 25 đầu.
Sau đó phải đặt lưới thực tế, kiểm khoảng cách đến tường, dầm, máng cáp và kệ. Một cột giữa nhà có thể buộc tách nhánh hoặc thêm đầu.
- Diện tích bảo vệ: lấy theo nhóm nguy cơ, kiểu đầu và giới hạn trong tiêu chuẩn áp dụng.
- Mật độ phun: tính bằng lít/phút trên mét vuông cho vùng hoạt động thiết kế.
- Diện tích tính toán: là vùng bất lợi dùng để xác định tổng lưu lượng, không đồng nghĩa cả nhà xưởng cùng xả.
- Lưu lượng họng nước: cộng vào nhu cầu khi tiêu chuẩn và phương án chữa cháy yêu cầu.
- Thời gian cấp nước: dùng để xác định dung tích hữu ích của bể.
- Tổn thất áp: gồm ma sát ống, chênh cao, van, phụ kiện và thiết bị báo động.
Phép tính mạng thường đi từ đầu xa về nguồn. Mỗi đoạn ống nhận tổng lưu lượng của các đầu phía sau, nên đường kính tăng dần về ống chính.
Công thức Hazen-Williams được dùng phổ biến để tính ma sát nước. Hệ số C phải phản ánh vật liệu và tình trạng ống, không lấy một con số cho mọi mạng.
Áp lực tại đầu bất lợi phải đủ cho lưu lượng thiết kế. Áp quá cao cũng cần xử lý vì có thể vượt giới hạn thiết bị và tạo giọt nước không phù hợp.
Bơm được chọn theo điểm Q-H của toàn hệ, không cộng một tỷ lệ tùy ý vào công suất động cơ. Xem thêm cẩm nang chọn và chạy thử bơm chữa cháy để hiểu churn, điểm định mức và 150% lưu lượng.
Bình cầm tay vẫn cần tại các vị trí tiếp cận. hướng dẫn chọn bình chữa cháy theo vật liệu giúp ghép đúng lớp bảo vệ ban đầu với mạng tự động.
Ví dụ kiểm tra sơ bộ lưu lượng một vùng
Giả sử mật độ thiết kế là 5 lít/phút/m² trên vùng 180 m². Nhu cầu tại đầu phun trước khi cộng phần khác là 900 lít/phút.
Nếu mỗi đầu bảo vệ 12 m², vùng tính có khoảng 15 đầu. Lưu lượng bình quân mỗi đầu vào khoảng 60 lít/phút, nhưng phần mềm phải phân phối theo áp thực tế.
Ví dụ trên chỉ minh họa trình tự. Người thiết kế phải thay toàn bộ giả định bằng nhóm nguy cơ, sơ đồ ống và tiêu chuẩn của công trình.

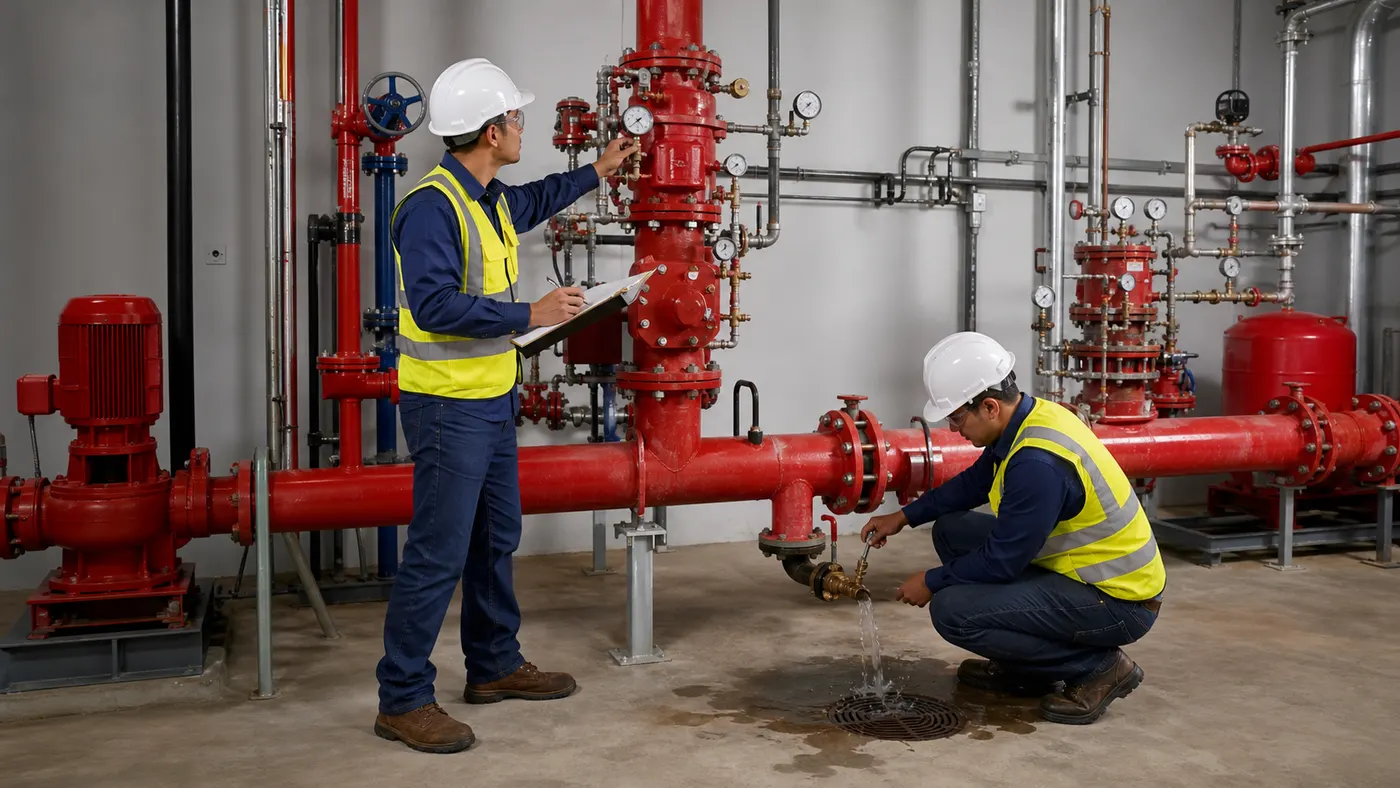

Lắp đặt, nghiệm thu và bảo trì mạng sprinkler
Trước khi treo ống, đội thi công phải kiểm cao độ trần, dầm và các hệ MEP khác. Xử lý va chạm trên bản vẽ rẻ hơn cắt nối sau khi thử áp.
Giá treo cần đúng khoảng cách và chủng loại theo hồ sơ. Ống nhánh không được tựa lên máng cáp, trần thạch cao hoặc hệ thống thông gió.
Đầu phun chỉ lắp bằng cờ lê chuyên dụng đúng model. Kìm răng tác động vào khung làm xước lớp mạ và có thể biến dạng cơ cấu.
Không sơn đầu, không treo dây và không dùng đầu làm điểm móc. Đầu từng chịu va đập hoặc bị dính sơn phải thay bằng mẫu tương thích.
Checklist trước khi nghiệm thu
- Van: xác nhận chiều dòng chảy, trạng thái mở, biển tên và tín hiệu giám sát.
- Ống: đối chiếu đường kính, cao độ, độ dốc, giá treo và chống rung với bản vẽ.
- Đầu phun: kiểm kiểu, K-factor, nhiệt độ, hướng lắp và khoảng trống dưới tấm hướng dòng.
- Thử áp: dùng áp suất và thời gian theo tiêu chuẩn áp dụng, ghi đồng hồ đầu và cuối quá trình.
- Xả rửa: làm sạch cặn hàn, phoi ren và vật lạ trước khi lắp thiết bị nhạy.
- Thử liên động: mở van test, đo thời gian báo dòng chảy và kiểm tín hiệu tại tủ.
- Hoàn công: cập nhật vị trí van, điểm xả, vùng đầu phun và tuyến ống đã thay đổi.
Trong vận hành, ca trực nhìn áp lực và trạng thái van hằng ngày theo quy trình cơ sở. Lịch tuần, tháng, quý và năm phải ghi rõ ai làm, đo gì và ngưỡng nào cần xử lý.
Một lỗi phổ biến là khóa van để sửa rò rồi quên mở lại. Cách xử lý là cô lập có phiếu, treo thẻ cảnh báo, bố trí phương tiện thay thế và xác nhận mở van bằng hai người.
Lỗi thứ hai là kê hàng quá sát đầu phun. Hãy đánh dấu cao độ xếp hàng tối đa và đưa kiểm tra khoảng trống vào checklist kho.
Lỗi thứ ba là thử công tắc dòng chảy nhưng không mở van xả. Tác động cơ khí vào công tắc chỉ kiểm tiếp điểm, không xác nhận đường nước và thời gian báo.
Lỗi thứ tư là dùng đầu dự phòng khác K-factor. Tủ đầu thay thế phải có đúng model, nhiệt độ và cờ lê tương ứng cho từng khu vực.
Hồ sơ bảo trì dễ tra cứu hơn khi sơ đồ vùng, biên bản và ảnh hiện trường dùng cùng một mã. Một mona.software được cấu trúc rõ có thể giúp đội kỹ thuật tìm đúng biểu mẫu, nhưng dữ liệu đo vẫn phải lấy tại hiện trường.
Đơn vị quản lý nên đưa van, bơm và đồng hồ vào danh mục kiểm định phù hợp. khung hồ sơ kiểm định thiết bị PCCC giải thích cách giữ biên bản, tem và số nhận dạng.
Câu hỏi thường gặp
Một đầu sprinkler mở có làm tất cả đầu khác cùng phun?
Không đối với mạng ướt hoặc khô dùng đầu kín thông thường. Chỉ đầu đạt nhiệt độ kích hoạt mới mở. Nhiều đầu có thể lần lượt hoạt động khi vùng cháy lan. Mạng deluge dùng đầu hở là trường hợp khác, vì van mở sẽ cấp nước cho cả vùng.
Đầu 68°C có tự mở khi nhà xưởng nóng vào mùa hè?
Nhiệt độ không khí thông thường thấp hơn ngưỡng tác động. Vấn đề xuất hiện khi đầu nằm gần lò, mái hấp nhiệt hoặc luồng khí nóng. Người thiết kế phải khảo sát nhiệt độ cực đại tại đúng vị trí, rồi chọn cấp nhiệt phù hợp thay vì đổi màu bóng tùy ý.
Có thể đóng van sprinkler để tránh rò nước ban đêm không?
Không được xem đó là cách vận hành bình thường. Van đóng làm mất lớp bảo vệ của cả vùng. Khi buộc phải cô lập để sửa chữa, cần phê duyệt, cảnh giới, phương tiện thay thế, thời hạn khôi phục và người xác nhận mở lại.
Bao lâu nên mở van xả thử cuối tuyến?
Chu kỳ phải theo tiêu chuẩn, hồ sơ hệ thống và kế hoạch bảo trì của cơ sở. Mỗi lần thử nên ghi áp trước, áp khi xả, thời gian có tín hiệu và tình trạng nước. Nếu nước nhiều cặn hoặc báo chậm, phải tìm nguyên nhân ngay.
Bài trong chuyên mục
Hệ thống sprinkler: cấu tạo và cách tính số đầu phun đi sâu vào lưới bố trí, thông số K, mật độ phun và ví dụ tính cho một mặt bằng mẫu.
Hệ thống sprinkler cần được quản lý như một dây chuyền có nguồn, bơm, van, ống và đầu phun liên kết với nhau. Một van đóng hoặc một vùng xếp hàng sai cao độ đều làm thay đổi khả năng bảo vệ. Bạn hãy kiểm lại sơ đồ vùng, thử tín hiệu và đối chiếu đầu dự phòng ngay trong kỳ bảo trì gần nhất.
